UESA ZAS Erzeugungsanlagen bis 135kVA (Überschusseinspeisung)

• Schrank 1+2: Gehäuse Größe 2 / A120-1100 RAL 7035
• Schutzart IP 44 / Schutzklasse II
• Inkl. Eingrabsockel mit Kabelabfangschiene
• Material: glasfaserverstärktes Polyester
• Mit Doppelschließung für Profilhalbzylinder 40 oder 45 mm
• Sockelfüller 150 Liter

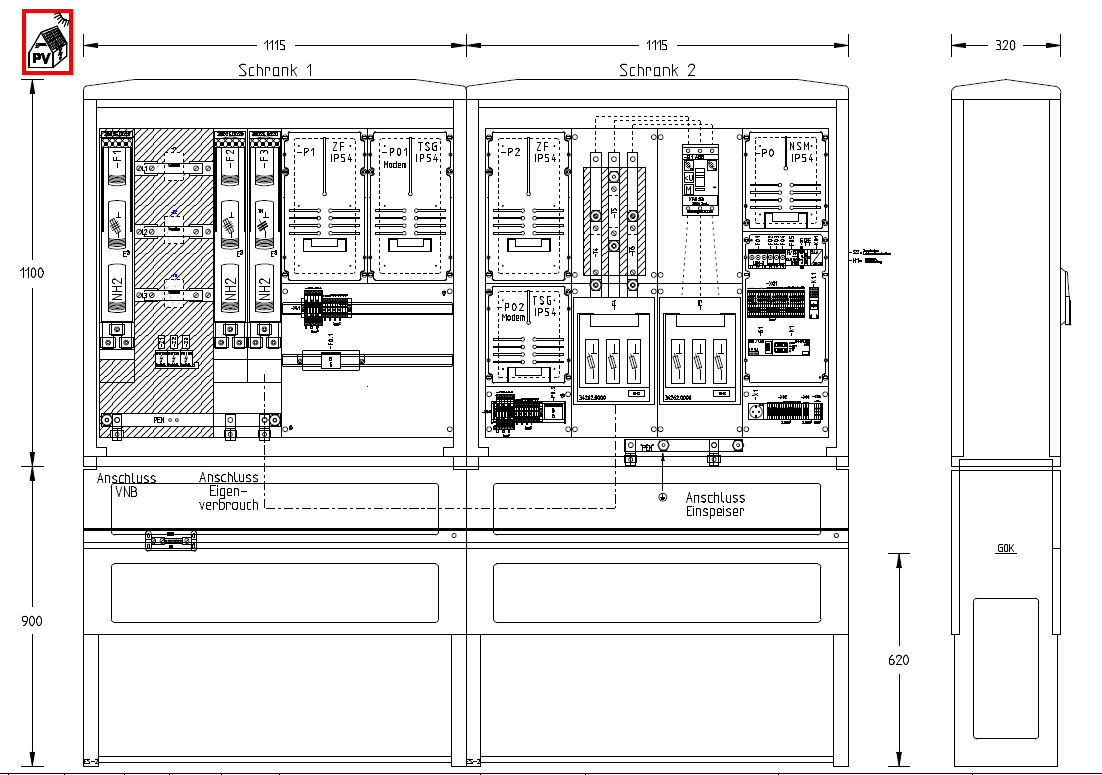

• Vermaßung in mm (H/B/T) Schrank 1: 2000/2230/320, Schrank 2: 2000/1115/320

Einbauten:

Schrank 1:

• 1x Anschluss über Sicherungslastschaltleiste NH2 mit V-Klemme 35 bis 240mm² (VNB-Bereich)
• 1 Satz Wanderlaschen 30x10mm gemäß DIN 42600 Teil 2. Form A
• 1x Überspannungsableiter
• 1x Anschluss über Sicherungslastschaltleiste NH2 mit V-Klemme 35 bis 240mm² (Kundenteil)
• 1x Anschluss über Sicherungslastschaltleiste NH2 mit V-Klemme 35 bis 240mm² als Abgang zu Schrank 2 mit Trennmesser (ohne Kabelverbindung)
• 1x Zählerplatz mit Abdeckhaube IP54 nach DIN 43 870
• 1x Modemplatz mit Abdeckhaube IP54
• 1x Leitungsschutzschalter B6/3pol. 25kA als Spannungspfadsicherung mit Plombierhaube
• 1x Zählerprüfklemmleiste

Schrank 2;

• 1x Anschluss über Sicherungslastschaltleiste NH2 mit V-Klemme 35 bis 240mm² als Einspeisung von Schrank 1 (ohne Kabelverbindung)
• 1 Satz Wandlerlaschen 30x10mm gemäß DIN42600 Teil 2, Form A
• 1x Leistungsschalter 250A/3polig + Motorantrieb
• 1x Anschluss über Sicherungslastschaltleiste NH2 mit V-Klemme 35 bis 240mm² (Einspeiser)
• 1x Zählerplatz mit Abdeckhaube IP54 nach DIN 43 870
• 1x Modemplatz mit Abdeckhaube IP54
• 1x Leitungsschutzschalter B6/3pol. 25kA als Spannungspfadsicherung mit Plombierhaube
• 1x Zählerprüfklemmleiste
• Spannungs- und Frequenzüberwachung gemäß VDE AR-N 4105:2018/11
• 1x Platz mit Abdeckhaube IP54 für Netzsicherheitsmanagement
• 1x Lastabwurfrelais REL-IR2/L-230AC/2x21 und Sockel RIF-2-BSC/4X21
• 1x Servicesteckdose mit FI/LS-Schalter B16A/0,03mA
• 1x Haupterdungsschiene auf Kabelabfangschiene
