GSAB ZAS Erzeugungsanlagen bis 300kVA (Überschusseinspeisung)

Beschreibung

Für den Anschluss einer Erzeugungsanlage an das Niederspannungsnetz, kann im E.DIS Netz Shop die entsprechende Zähleranschlusssäule bestellt werden.

  • Konform zu VDE-Anwendungsregel VDE-AR-N 4105 - 11/2018
  • Schutzart der Säule: IP 44
  • Schutzart Zählerfeld: IP 54
  • Schutzklasse II (doppelte oder verstärkte Isolierung)
  • Material: glasfaserverstärktes Polyester
  • Farbe: grau, ähnlich RAL 7035
  • Schließung: Doppelschwenkhebel (1x Kundenzylinder eingebaut)

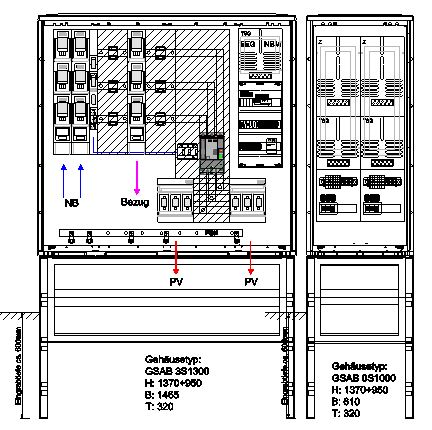

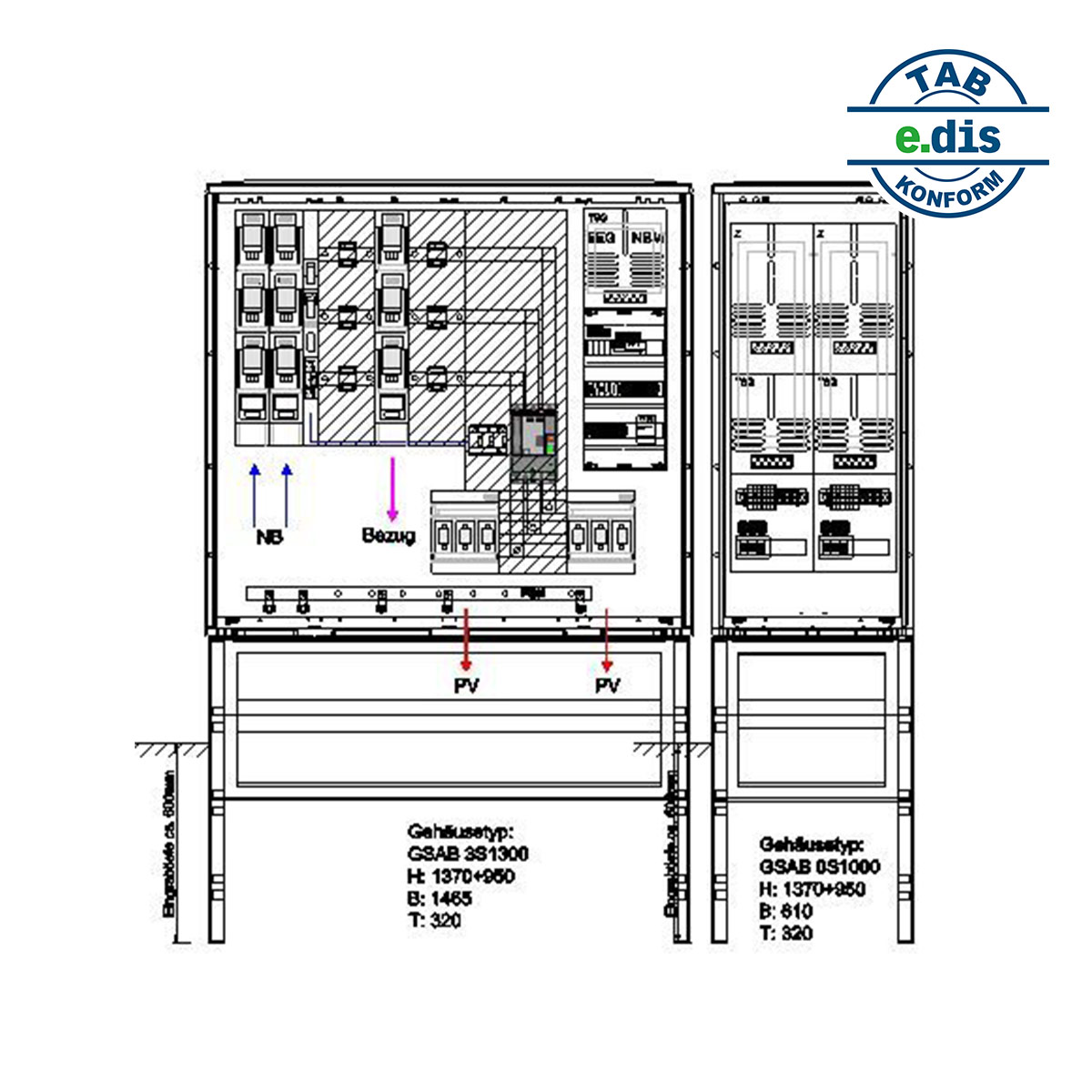

  • Vermaßung in mm (H/B/T): Schrank 1: 2320/1465/320, Schrank 2: 2320/610/320

Hinweis: Es handelt sich ausschließlich um den Verkauf der hier beschriebenen Hardware. Das Aufstellen der Zähleranschlusssäule, die Verkabelung zu Ihrer Kundenanlage (Netzverknüpfungspunkt) und die Installation ist nicht enthalten. Bitte beachten Sie, dass wir eine Installation nur im E.DIS Netz Niederspannungs- sowie Mittelspannungsnetzgebiet gewährleisten können. Bitte vergessen Sie nicht Ihre Erzeugungsanlage anzumelden: Antrag (e-dis-netz.de)

Technische Daten

Allgemeine Spezifikationen


Herstellernummer: 08.WS630.AR-01Ei-S

Produktbeschreibung und Lieferumfang


Lieferumfang:
  • 2x NH2-Sicherungslastschaltleiste Zugang NB; (V-Klemme 10-70/95-240mm2, 1x3pol schaltbar)
  • 1x NH00 Sicherungslastschaltleiste Vorsicherung ÜSS + 1x ÜSS Kombiableiter TN-C TYP 1 +2
  • 4-Leiter Sammelschienensystem 630A 40x10mm CU blank
  • 2x Wandlerbausatz nach DIN 42600-2 Form A mit Laschen 40x10x170
  • 1x NH2-Sicherungslastschaltleiste Abgang Bezug; (V-Klemme 10-70/95-240mm2, 1x3pol schaltbar)
  • 1x Lasttrennschalter Tmax 630A,AC3, 3-polig mit Antrieb 2x NH2 Trenner 3pol Abgang PV (V-Klemme bis 240mm2)
  • 1x getaktete Spannungsversorgung
  • Lastabwurfrelais (Relog-Relais) [Relaissockel: - RIF-2-BSC/4X21- 2900932 Relais: - REL-IR2/L-230AC/2X21- 2903668]
  • potentialfreier Kontakt für Direktvermarktung bzw. Datenlogger
  • 2x Wandler-Zählerfeld nach DIN 43870 450mm
  • 3x TSG-Feld 300mm für Modem und NSM (Eins-Man-Schaltung)
  • Verteilerfeld mit Wandlerprüf- und Trennklemmen nach Vorgabe NB, Spannungspfadsicherung B6/25kA 3-polig
  • NA-Schutz nach VDE-AR-N 4105:2018-11 inkl. Vorsicherung
  • Berührungsschutzabdeckung
  • Kabelabfangschiene

Hersteller

Die GSAB Elektrotechnik GmbH ist ein erfahrener Hersteller auf dem Gebiet der Außenverteiler. Ganz nach dem Motto "kompetent, leistungsstark, partnerschaftlich und kundenorientiert" werden technische Produkte entwickelt und produziert, die vollumfänglich den Anforderungen und Anschlussbedingungen der deutschen Netzbetreiber entsprechen. Auch für individuelle Anfragen und Lösungen ist die GSAB Elektrotechnik GmbH immer der richtige Ansprechpartner.
