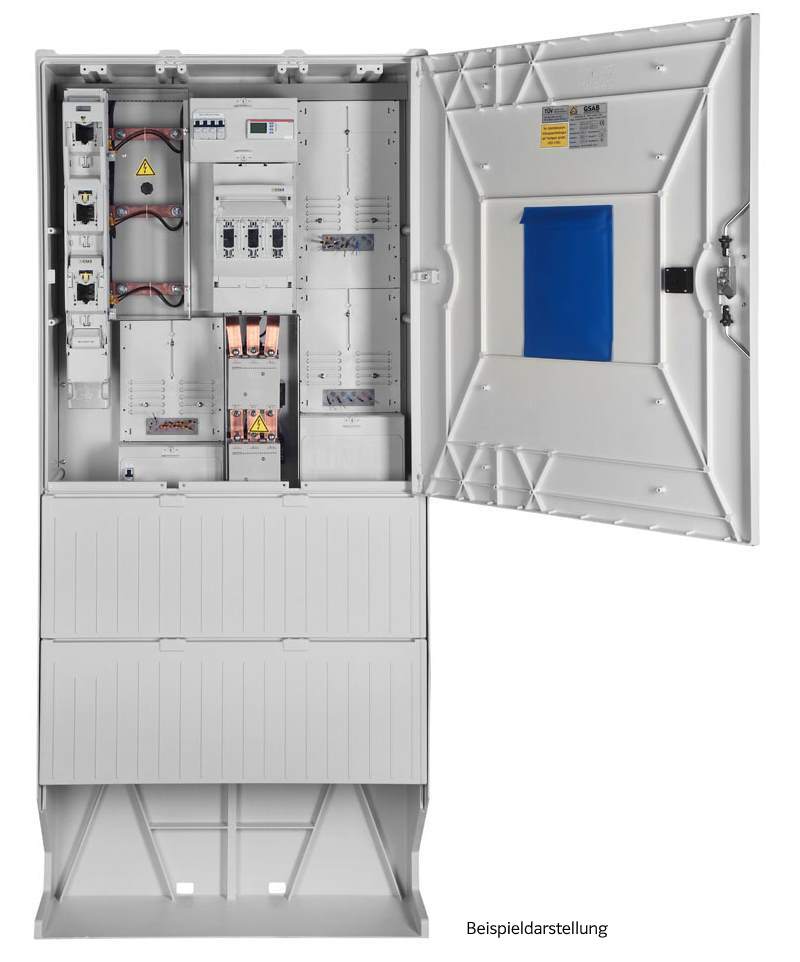

GSAB ZAS Erzeugungsanlagen bis 135kVA (Volleinspeisung)

Beschreibung

Für den Anschluss einer Erzeugungsanlage an das Niederspannungsnetz, kann im E.DIS Netz Shop die entsprechende Zähleranschlusssäule bestellt werden:

  • Mess-/ Wandlerschrank für Erzeugungsanlagen bis 135 kVA
  • entspricht TAB E.DIS Netz GmbH
  • glasfaserverstärktes Polyester
  • Schließung mit Doppelschwenkhebel (1x Kundenzylinder eingebaut)
Nach TAB E.DIS Netz GmbH oder TAB-gleiche:

  • TÜV geprüft nach DIN EN 61439-5
  • Schutzart der Säule: IP 44
  • Schutzart der Zählerfelder: IP 54
  • Schutzklasse II (doppelte oder verstärkte Isolierung)
  • Material: glasfaserverstärktes Polyester
  • Farbe: grau, ähnlich RAL 7035
  • Schließung: Doppelschwenkhebel (1x Kundenzyl. eingeb.)
  • Vermaßung in mm (H/B/T): 2320/1135/320

Hinweis: Es handelt sich ausschließlich um den Verkauf der hier beschriebenen Hardware. Das Aufstellen der Zähleranschlusssäule, die Verkabelung zu Ihrer Kundenanlage (Netzverknüpfungspunkt) und die Installation ist nicht enthalten. Bitte beachten Sie, dass wir eine Installation nur im E.DIS Netz Niederspannungs- sowie Mittelspannungsnetzgebiet gewährleisten können. Bitte vergessen Sie nicht Ihre Erzeugungsanlage anzumelden: Antrag (e-dis-netz.de)

Technische Daten

Allgemeine Spezifikationen


Herstellernummer: 08.W250.AR-01

Produktbeschreibung und Lieferumfang


Lieferumfang:
  • 1x NH2-Sicherungslastschaltleiste Zugang NB (V-Klemme 10-70/95-240mm2, 1x3pol schaltbar)
  • 1 x Reserveplatz 100mm
  • 1x NH00 Sicherungslastschaltleiste Vorsicherung ÜSS
  • 1x ÜSS Kombiableiter TN-C TYP 1+2
  • 4-Leiter Sammelschienensystem 250A
  • Wandlerbausatz nach DIN 42600-2 Form A mit Laschen 30x10x170
  • 1x N H2-Sicherungslastschaltleiste (anlageseitige Trennstelle)
  • 1x Schütz 135 kW,AC3, 3-polig inkl. V-Klemmen bis 240mm2 (PV Abgang)
  • 1x getaktete Spannungsversorgung
  • Lastabwurfrelais (Relog-Relais) [Relaissockel: - RIF-2-BSC/4X21- 2900932 Relais: - REL-IR2/L-230AC/2X21- 2903668]
  • potentialfreier Kontakt für Direktvermarktung bzw. Datenlogger
  • 1x Wandler-Zählerfeld nach DIN 43870 450mm
  • 2x TSG-Feld 300mm für Modem und NSM (Eins-Man-Schaltung)
  • Verteilerfeld mit Wandlerprüf- und Trennklemmen nach Vorgabe NB, Spannungspfadsicherung B6/25kA 3-polig
  • NA-Schutz nach VDE-AR-N 4105:2018-11 inkl. Vorsicherung
  • Berührungsschutzabdeckung
  • Kabelabfangschiene
